SDCY-Z型皮带中部采制样装置

概述:

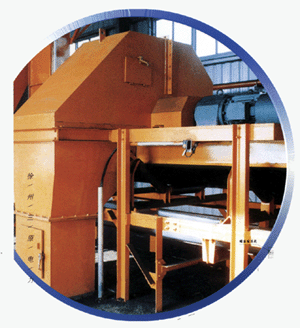

    SDCY-Z型中部采制样装置是在吸收国外先进经验基础上，根据国内工业现状设计的系列产品，它实现了采取具有代表性子样。SDCY-Z型中部采样头跨于输煤皮带机中部，由制动电机，齿轮减速机，旋转C式采样头，接近开关和带防护罩的钢结构支架等组成。

    旋转C式采样头由不锈钢制成，并配有平衡砣，其端部装有耐磨橡胶保证全断面采样，且不损伤胶带，安装在钢结构架上，由具有制动功能的电机来驱动和停止，C 式采样头在每次旋转中连续采样连续卸料，行程终点时卸料完毕。接近开关控制采样头行程的位置，间隔时间由PLC控制。
　

电气控制系统

    每套采样装置的电气控制系统都可根据现场情况进行调整，以满足用户使用要求。

▲ 采用PLC进行逻辑程序控制；
▲ 利用设备上的零速开关对系统各设备进行运行状态监控；
▲ 配有操作面板，采样系统调整及主要参数庙宇均可通过操作面板完成；
▲ 显示状态及故障信息；
▲ 满足单路或双路运行的需要；
▲ 采样系统有手动自动两种运行模式；
